LTspice iv(电路仿真软件) v4.14r最新版是一款简单好用的电路仿真软件，通过该软件我们可以绘制各种电路图，可以让用户用于模拟电路图仿真、HIFI电路图仿真、PLL电路图仿真等多个领域。而且LTspice iv内置了多种多种电路图仿真实例，能让用户可以进行Spice III 仿真器、电路图捕获，同时还能简化电路仿真的流程，同时它操作简单，使用易上手。

LTspice iv为简化开关稳压器的仿真提供了改进和模型，而且还内置了丰富的电路仿真示例供学习者参考，让用户可以通过案例来知道电路怎样的一个仿真过程，感兴趣的用户可以来下载。

特色介绍

教学与电路图演示仿真

模拟电路图仿真

开关电源电路图仿真

信号处理和放大电路图仿真

HIFI电路图仿真

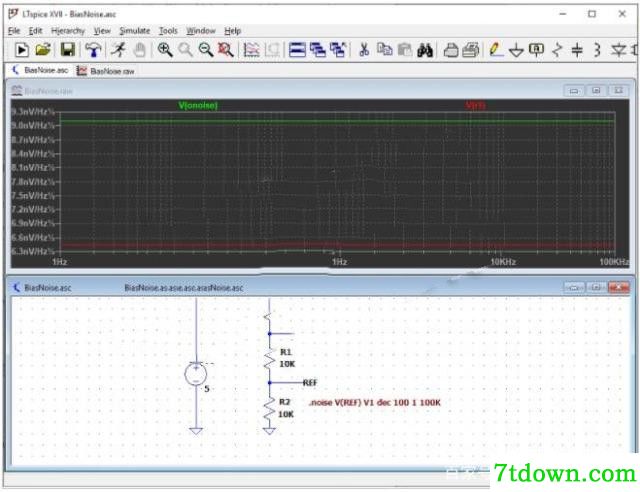

模拟电路图噪音分析

线性电路图仿真

PLL电路图仿真

时钟电路图仿真

基准电压源电流源仿真

电路图讲解与仿真

功放电路图仿真

模拟滤波器电路图仿真

模拟信号频谱分析

大部分pspice，multisim的应用可以用ltspice替代

功能简介

1、LTspice电路图原理图绘制

鼠标操作：

左键：选择操作，执行操作，和普通windows应用一样的

中间：滚动放大和缩小

右键：进入菜单执行菜单选项，在画图连线，选择等操作的时候右键可以终止操作

常规操作：放大，缩小，最优视图，移动，复制，镜像，旋转 参看LTspice电路图仿真菜单和功能命令 LTspcie仿真原理图绘制添加基本器件：添加基本的器件主要包括电阻，电容，电感，二极管和符号(GND)可以在Edit菜单里面添加，也可以直接点击图标添加相应的器件。

选取IC器件：选取IC可以选取凌特的产品模型，也可以选取通用的三极管，mosfet，磁珠，LED，等器件模型，同时信号激励源，模型电源等也在这里面。通过这个按钮，可以添加任何你需要库里已有的器件，也是最常用的选项。

添加电源负载和信号源：点击添加IC器件图标进入库文件选择对话框，如下图选择电源，负载，还是信号源。

电路连线：电路图的连线，剪切软件可以删除连线(或者使用Delete按键)，拖拉和移动可以调整元件和连线的位置。

2、LTspice 电路图仿真设置

对话框：LTspice进行所有的配置(AC，DC，瞬态，噪音等)都是通过右键菜单：Edit simulation CMD进入。

3、瞬态分析

主要配置的参数：信号源首先配置好(V3)设置成1Khz，0.7V(1.4Vpk-pk)，offset 0V。

Stop time：停止时间(仿真的波形时间长度)

Time to start saving time: 开始保存数据时间(从那一刻保存数据)

Maxim time stem：最大时间间隔(这个参数直接关系到精度和计算的时间，1uS和1nS计算量差1000倍)，参看FFT的差别(1uS和10nS的区别)，如果配置精度达到一定程度，再提高精度意义不是很大，所以要衡量时间和精度问题。

配置好之后右键菜单，点击Run(运行)就可以进入仿真程序。

LTspice仿真结果查看：点击原理图里面的网络，直接就可以查看仿真出来的波形。

FFT波形查看：在xxxx.RAW窗口，右键，在View下面点击FFT，根据提示选择要分析的网络。

瞬态分析的精度靠的是时间间隔设置，实际上就是采样精度，取去多少个点计算，比如进行FFT分析，如果点数太少，分析出来的数据就不准确，但是并不是说点数(精度)越多越好，当达到一定程度，精度足够高的时候，已经没有多大的区别，这样增加精度只是增加计算时间而已(1us和1ns相差1000倍的计算时间)。

安装教程

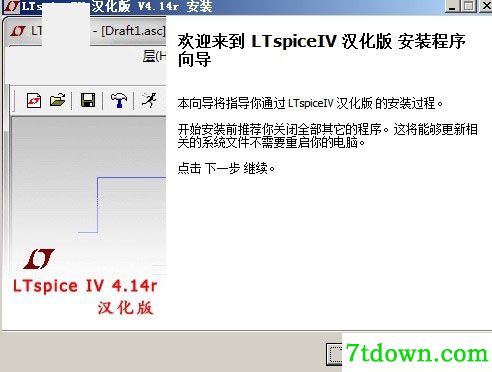

1、双击“LTspiceIV 4.14r中文版.exe”开始安装

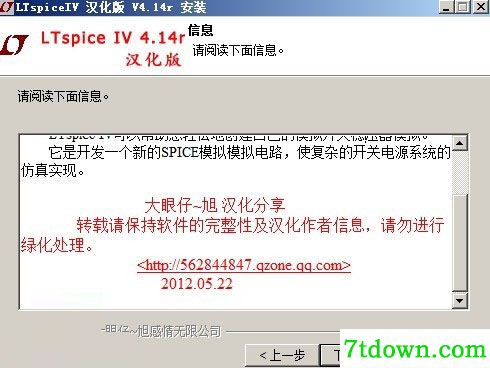

2、点击下一步出现汉化信息，大家可以阅读一下

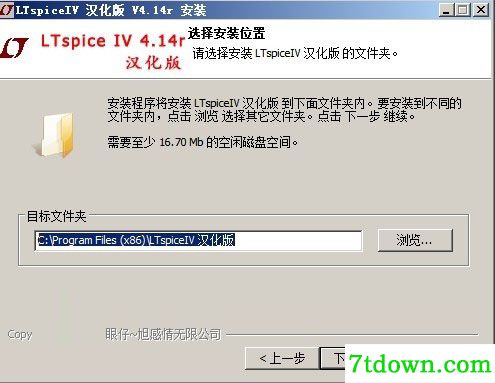

3、继续下一步设置软件安装目录，默认为“C:/Program Files (x86)/LTspiceIV 中文版”

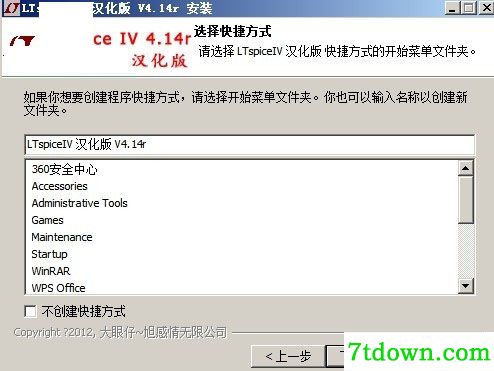

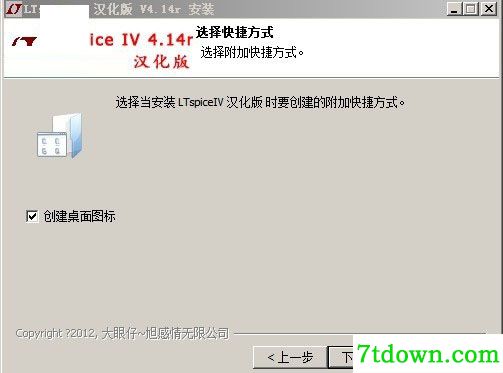

4、设定一下快捷方式名称

5、创建桌面图标

6、一直下一步安装即可

使用教程

1-打开Ltspice

1-1 新建电路图(schematic)文件

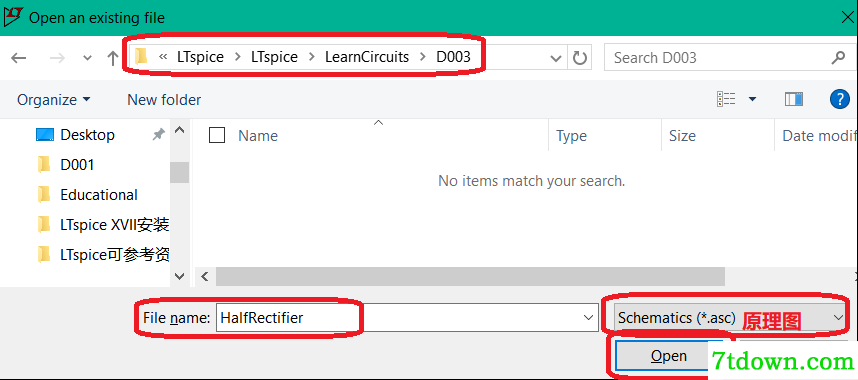

直接在项目文件夹下，新建 <proj_name>.asc 后双击用 LTspiceXVII 打开。

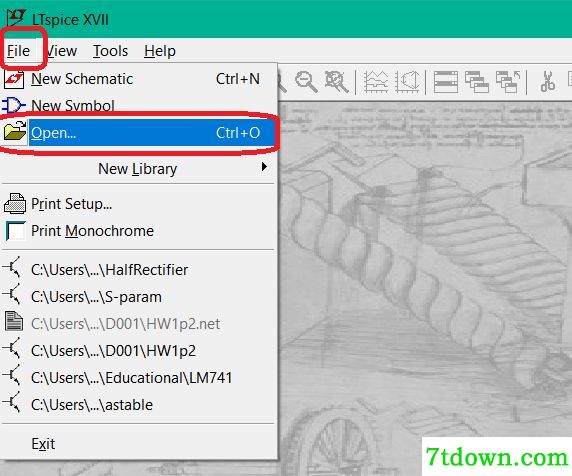

（或在 LTspice里 采用下面方式新建 .asc电路图文件：

找到电路仿真的保存路径（通常一个设计在一个文件夹路径下）：

（不建议放在 C:/Program Files/ 下，易丢失，且此路径 非管理员权限软件无法写入 ）

确认以 create a new schematic：）

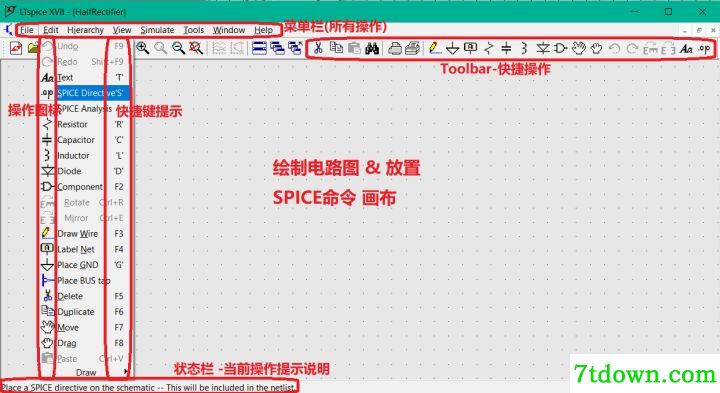

1-2 LTspice电路图用户页面说明：

另：在软件中可以多处试试右键菜单，看看可用的操作。

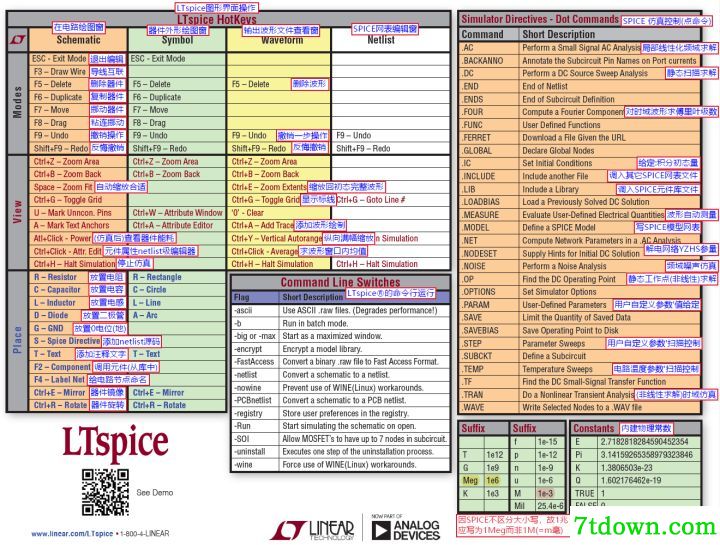

更多快捷键操作，可打印查看 LTspice 信息单张和快捷键

2-编辑电路图(schematic)

(提示: 在电路图编辑页面: Zoom to Fit(空格键)可缩放窗格至合适大小; 鼠标滚轮缩放)

2-1 添加元器件

2-1-1 Edit->Resistor (或快捷键 `R`) 放置电阻；

（MacOSX上无 `R`快捷键，只能用 Component(`F2`)库里搜索 res等来调用元件）

2-1-2 Edit->Diode (或快捷键 `D`) 放置二极管：

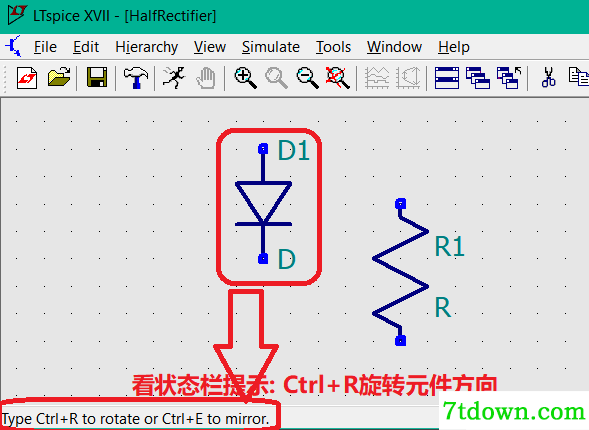

Ctrl+R旋转放置方向，Ctrl+E镜像放置方向

放置后可用 `F5`删除元件; `F6`复制元件; `F7`挪动元件; `F8`粘连挪动; `F9`撤销操作; (详见 Menu>Edit 和 LTspice快捷键表.pdf)

2-1-3 Edit->Place GND (或快捷键 `G`) 放置GND；

SPICE计算需要给出0V参考点(即GND)；若有悬浮网络会导致SPICE不可解。

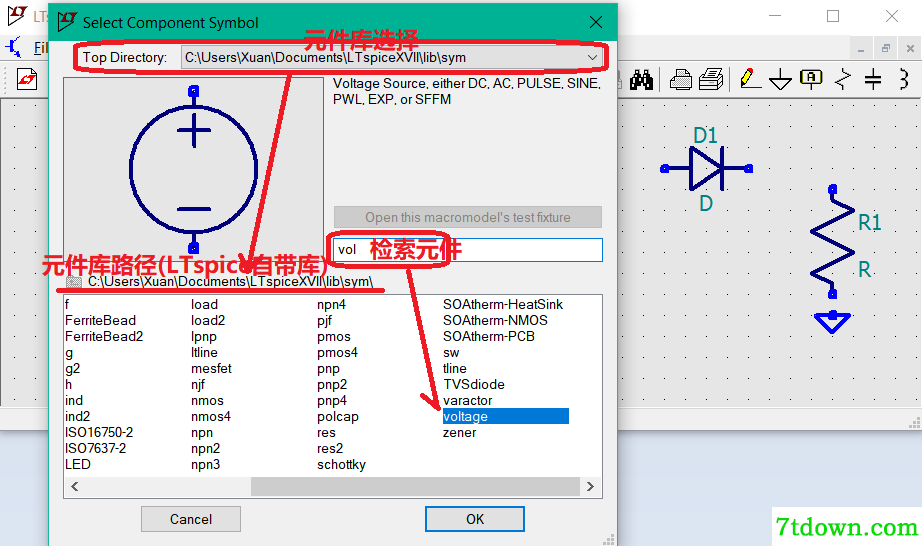

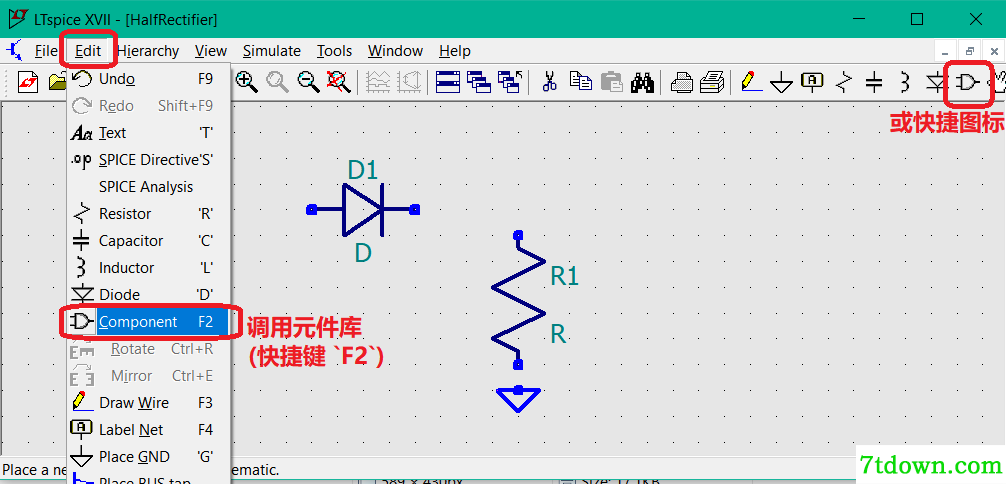

2-1-4 若需要放置菜单栏中无快捷操作的元器件,需调出元件(Component)符号(Symbol)库:

2-1-5 从元件库中检索 voltage(电压源)元件，并放置：

注：有调用快捷键的 电阻(res) 电容(cap) 等 亦可以直接从此默认元件库里选取。

2-2 用导线绘制元件连接关系

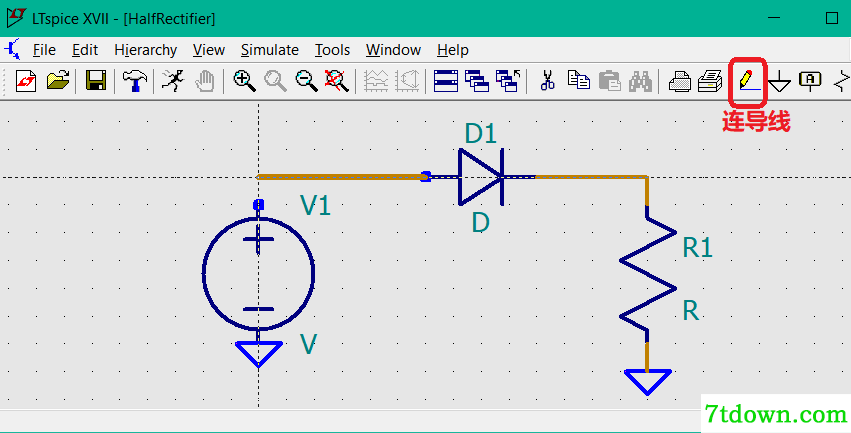

2-2-1 Edit->Draw wire (或快捷键 `F3`) 绘制导线：

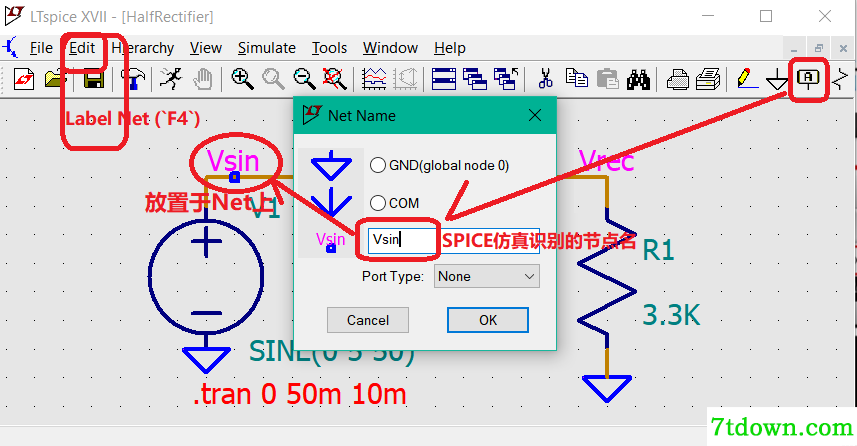

2-2-2 对导线(电压节点 Node)命名(Label Net)：

注：同名节点在电路拓扑上是同一节点（=短路）。

2-3 编辑元件参数

2-3-1 右键点击 (Right-Mouse-Botton,下文简称 `RMB`,(左键简称 `LMB`)) 电阻 Symbol:

如电阻值3.3k (也可写成3.3e3)：

物理单位(Ohm, F, H等)加不加均可；

数量单位见 Help->LTspice?->Introduction->General… 说明：(备注：LTSPICE不区分大小写，故) 注意：兆 1e6可写作 Meg，而不能写作 M（=m, 毫）

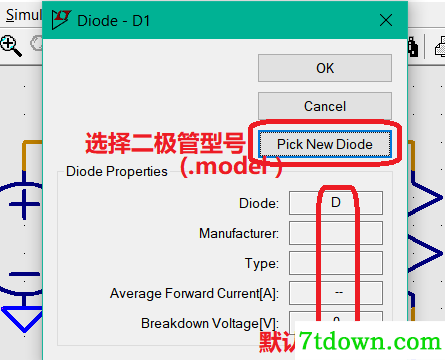

2-3-2 `RMB` 编辑 Diode 选型

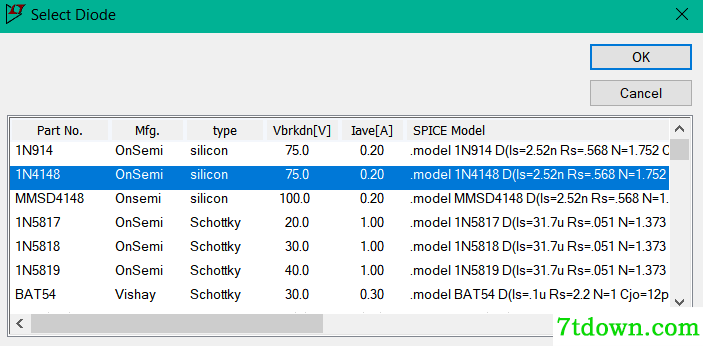

选择常见 高速小信号二极管 1N4148 （或大电流管 1N5819）

(可在选型窗口内查看其性能参数及 SPICE模型)

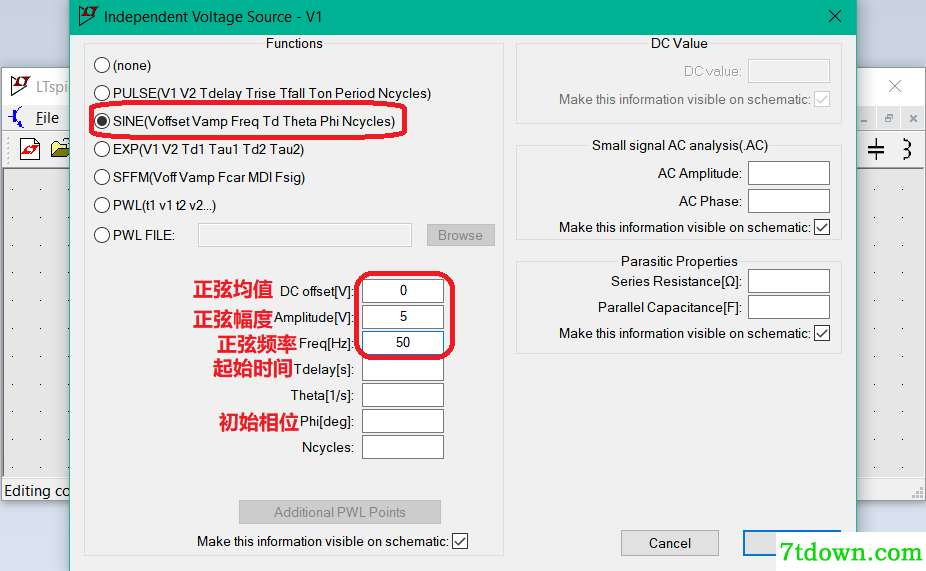

2-3-3 `RMB` 编辑 voltage作正弦信号源

(再点进voltage元件的 Advanced菜单后：)

2-4 `Ctrl+S` 保存电路图；
